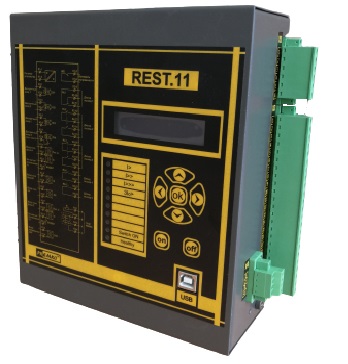

Микропроцессорные устройства РЗА серии REST.02, REST.11

  Микропроцессорные  устройства РЗА серии  REST.02, REST11



 Терминалы серии REST.02, REST.11 представляют собой упрощенные блоки токовых защит бюджетной серии с базовым набором функций РЗА. Аппаратно-программная  конфигурация  данной серии устройств позволяет реализовать 2х- или 3х- ступенчатую  функцию МТЗ/ТО, защиту от однофазних замыканий на землю,  функции АПВ/ЧАПВ , ЛЗШ, УРОВ. Набор базовых функций устройств  серии  REST позволяет применять их для построения простых  бюджетных схем  релейной защиты и автоматики  электрических присоединений  для  класса напряжения 6/10кВ в сетях с изолированной или компенсированной нейтралью.  Терминалы REST.02 имеют конструкции корпуса с расположением органов управления и индикации как на узкой стороне корпуса, так и на широкой. Поэтому они   могут  быть смонтированными  как на лицевой, так и на тыльной  стороне релейних панелей и сборных  ячеек.

 Конструктив и функциональный набор блоков серии  REST позволяет их успешно применять в программах «ретрофит» при замене   электромеханических  реле на микропрцессорное оборудование РЗА. Устройства  питаются от цепей постоянного и переменного оперативного тока, а также от и цепей КЗ (ТТ).

Сводная таблица базовых  функций устройств  серии RESТ.02

Наименование функции	REST.02	REST.02M	REST.11
Функционал
МТЗ ненаправленная	2ст	2cт	3ст
ЗНЗ ненаправленная	1ст	1cт	1ст
ЗНЗ направленная	-	-	1 ст
ЛЗШ	+	+	+
УРОВ	-	-	+
Ускорение МТЗ	+	+	+
АПВ и ЧАПВ	+	+	+
АЧР по дискретному входу от внешнего реле частоты	-	-	+
Внешняя блокировка защит	+	+	+
Шунтирование/Дешунтирование эл.магнитов ВВ	+	+	+
Регистратор аварийных событий	+	+	+
Управление и индикация
Количество каналов измерения тока	3	3	3
Количество каналов измерения напряжения	-	-	1
Количество дискретных входов	3	3	4
Количество дискретных выходов	4	4	5
Количество светодиодных индикаторов	7	7	10
Порт связи RS-485	-	-	+
Порт связи USB	-	-	+
