Программируемые микропроцессорные устройства РЗА серии LX120
Программируемые микропроцессорные устройства РЗА серии LX120
Модельный ряд микропроцессорных терминалов РЗА серии LX120 в программно-аппаратном исполнении REDUT является основным в производственной номенклатуре устройств РЗА ТМ PREMKO. Сбалансированный аппаратный состав устройств, унифицированная конструкция блоков и оптимальный набор базовых функций позволяет применять данное оборудование для построения схем релейной защиты, автоматики и управления практически любых типов электрических присоединений среднего класса напряжения 6/10/35кВ с изолированной или компенсированной нейтралью, включая кабельные и воздушные линии, сборные шины, электродвигатели, трансформаторы и т.д. В качестве базовой опции в блоках данной серии реализована функция дуговой защиты на основе применения оригинальных опто-электрических датчиков дуги. Терминалы РЗА LX120 типа REDUT могут устанавливаться в релейних шкафах и панелях РЗА, ячейках КРУ / КСО на электрических подстанциях и РП.
Сводная таблица основных базовых функций устройств РЗА серии LX 120 REDUT
|
Наименование функции |

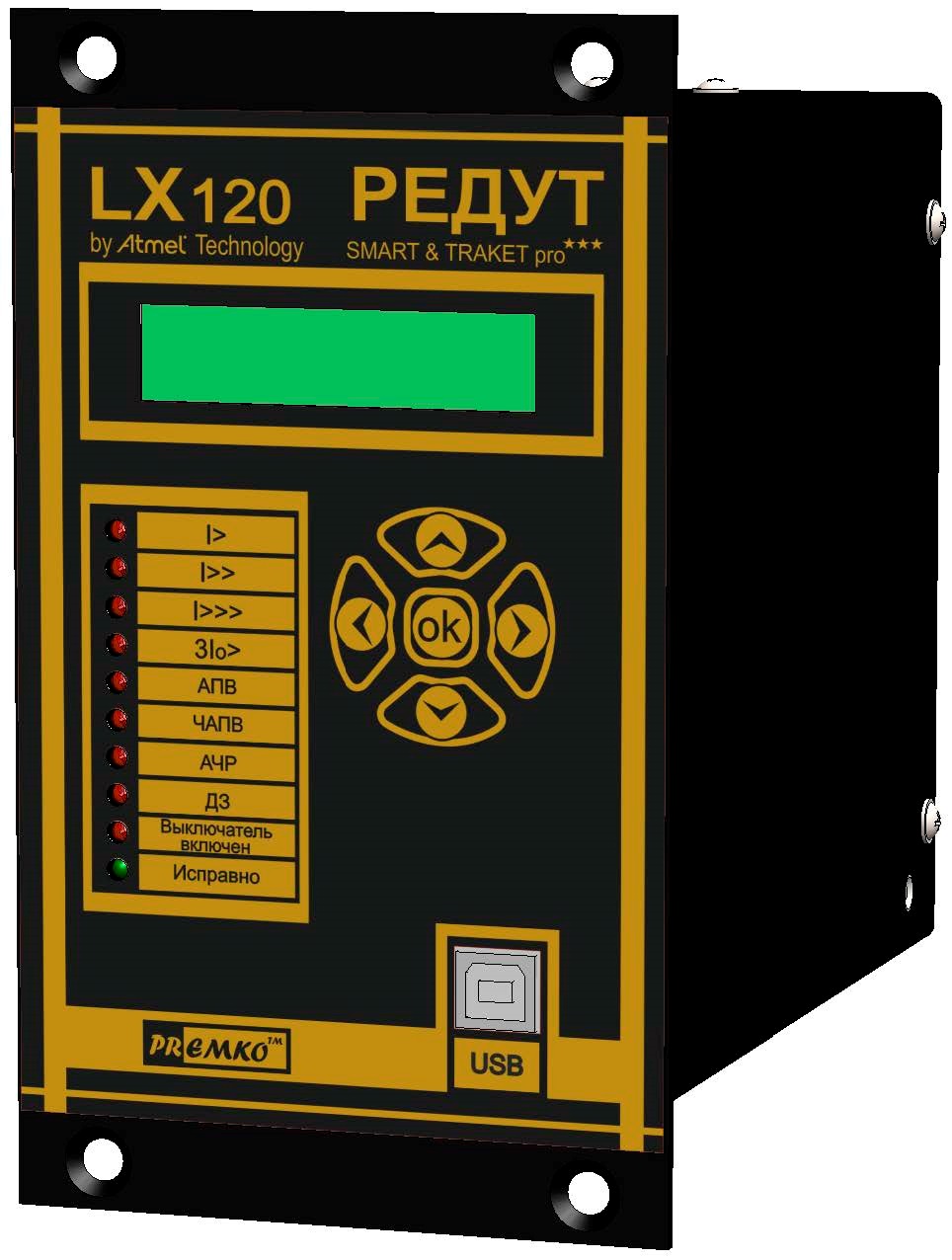

LX 120 РЕДУТ |
LX 120 РЕДУТ.01 |
LX 120 РЕДУТ.02 |

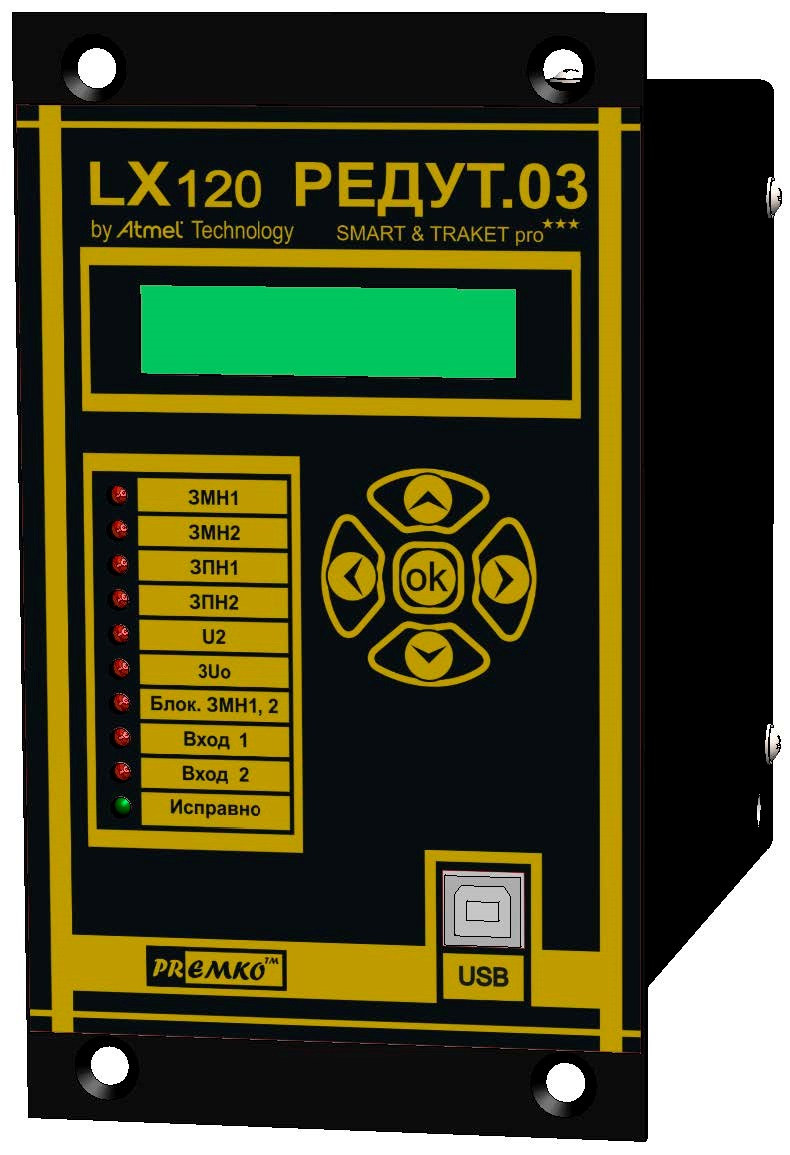

LX 120 РЕДУТ.03 |

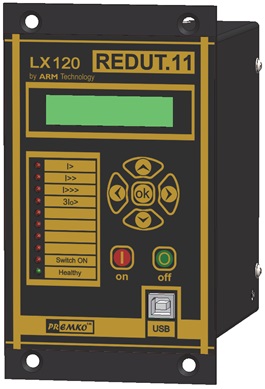

LX 120 РЕДУТ.11 |
LX 120 РЕДУТ.21 |
|
Функционал |
||||||
|
МТЗ ненаправленная |
3хфазная 3ст |
2хфазная 3ст |
2хфазная 3ст |
- |
3хфазная 3ст/ 4ст |
3фазная 3ст/ 4ст |
|
МТЗ направленная |
- |
- |
- |
- |
- |
+ |
|
ЗНЗ ненаправленная |
+ |
+ |
+ |
- |
+ |
+ |
|
ЗНЗ направленная |
+ |
+ |
- |
- |
+ |
+ |
|
Защита по току обратной последовательности |
-/+ |
- |
-/+ |
- |
+ |
+ |
|
ЛЗШ |
+ |
+ |
+ |
- |
+ |
+ |
|
УРОВ |
+ |
+ |
+ |
- |
+ |
+ |
|
Ускорение МТЗ |
+ |
+ |
+ |
- |
+ |
+ |
|
Защита по снижению напряжения |
- |
- |
2cт |
2ст |
- |
2ст |
|
Защита по повышению напряжения |
- |
- |
1ст |
2ст |
- |
1ст |
|
Защита по напряжению обратной последовательности |
- |
- |
- |
+ |
- |
+ |
|
Блокировка токовых защит по Uмин |
- |
- |
+ |
- |
- |
+ |
|
Дуговая защита (на основе оригинальных датчиков дуги) |
+ |
- |
+ |
- |
+ |
+ |
|
АПВ и ЧАПВ |
+ |
+ |
+ |
- |
+ |
+ |
|
АЧР по дискретному входу от внешнего реле частоты |
+ |
+ |
+ |
- |
+ |
+ |
|
Внешняя блокировка защит |
+ |
+ |
+ |
+ |
+ |
+ |
|
Шунтирование /дешунтирование эл.магнитов ВВ |
+ |
+ |
+ |
- |
опция |
+ |
|
Питание от цепей КЗ (ТТ) |
+ |
+ |
+ |
- |
- |
+ |
|
Регистратор аварийных событий |
+ |
+ |
+ |
+ |
+ |
+ |
|
Цифровой осциллограф токов и напряжений |
+ |
- |
+ |
+ |
+ |
+ |
|
Управление и индикация |
||||||
|
Количество фаз тока |
3 |
2 |
2 |
- |
3 |
3 |
|
Количество фаз напряжения |
- |
- |
3 |
3 |
- |
3 |
|
Количество дискретных входов |
8 |
4 |
8 |
6 |
6/8 |
8 |
|
Количество дискретных выходов |
8/9 |
4 |
8/9 |
6 |
4/5 |
8 |
|
Количество светодиодных индикаторов |
10 |
9 |
10 |
10 |
10 |
10 |
|
Управление ВВ отдельными кнопками с лицевой панели |
- |
- |
- |
- |
+ |
+ |
|
Порт связи RS-485 |
+ |
- |
+ |
+ |
+ |
+ |
|
Порт связи USB |
+ |
- |
+ |
+ |
+ |
+ |
|
OLED индикатор |
+ |
- |
+ |
+ |
+ |
+ |
