Комбинированные микропроцессорные блоки РЗА серии RT и REST.01







Комбинированные микропроцессорные  блоки  РЗА  серий RT/ REST.01

      Модельный ряд устройств РЗА серии RT / REST.01 включает в себя  семнадцать различных модификаций, объединенных в три функциональные группы.  Устройства данной серии в различных комбинациях  реализуют  базовые   функции релейной защиты и автоматики  кабельных и воздушных линий, сборных шин, электродвигателей,  трансформаторов.  Перечень реализуемых функций каждой из модификации приведен в таблице ниже. Устройства  предназначены для защиты электрических присоединений среднего класса напряжения 6/ 10 /35 кВ на электрических подстанция, распределительных пунктах, в ячейках КРУ/КСО.

     В программах «ретрофит»  блоки РЗА RT/ REST.01 экономично, эргономично и функционально обеспечивают полную замену морально устаревших электромеханических блоков РЗА.

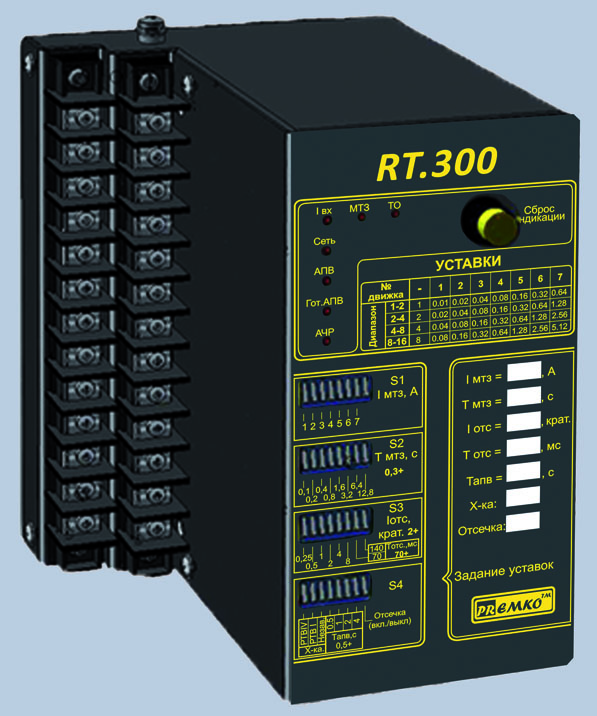

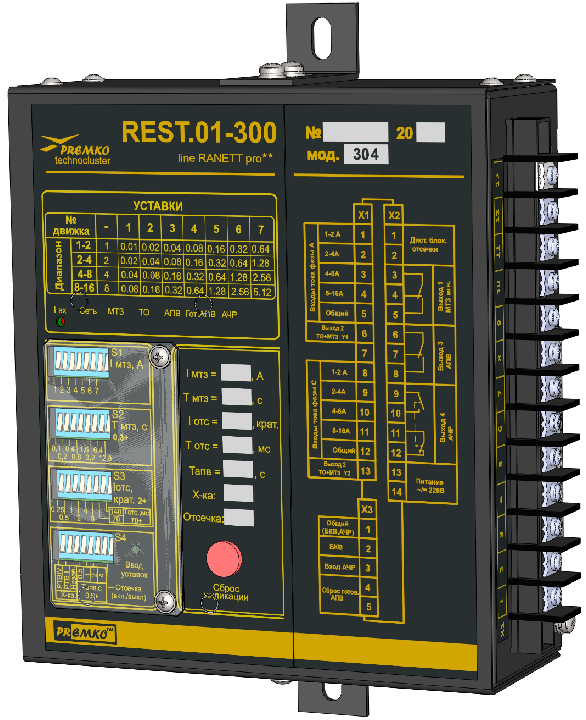

    Модели блоков  RT отличаются от моделей REST.01  конструктивным исполнением (см. рис.), позволяющим  заказчикам выбирать наиболее удобный и оптимальный тип корпуса в зависимости от  конструкции и расположения  панели РЗА, где планируется установка блока.

• Группа  блоков  модификации 100: RT/ REST.01  - 101-105 - включает в себя  пять типов устройств,  реализующие в разных комбинациях функции простых токовых защит с возможностью дистанционной блокировки  ступени ТО;
• Группа блоков модификации 200i: RT/ REST.01- 201-205 также включает в себя пять типовустройств  и в сравнении с модификацией 100 дополнена функцией шунтирования/дешунтирования электромагнитов  управления ВВ и дополнительными светодиодными индикаторами.
• Группа блоков модификации 300: RT/ REST.01- 301-307  включает в себя семь типов устройств и обеспечивает функции токовых защит от межфазных замыканий, модификации 306 и 307 – защиту от однофазных замыканий на землю, функции шунтирования/дешунтирования  электромагнитов отключения ВВ, имеют функции автоматики (АПВ и АЧР от внешнего реле частоты)

         Таблица модификаций  устройств серии RTиREST.01

Устройство REST01-307 имеет Выход 5 -ТО + МТЗШ/ДШ

Примечание:

- ДБ ТО – дистанционная блокировка отсечки.

- устройства серииRT/ REST.01 включаются по двухфазной схеме.

- устройства серии RT/ REST.01 питаются от тока КЗ (от ТТ).
